三相四線電表接線圖
-
來源：金環宇電纜發布日期：2020-03-28 11:03
表的接線形式有很多種，有直接接線的也有三相電表的，三相電表，主要計量的是380V電壓的三根火線的“耗電量之和”，三相電表有三相三線電表和三相四線電表之分。

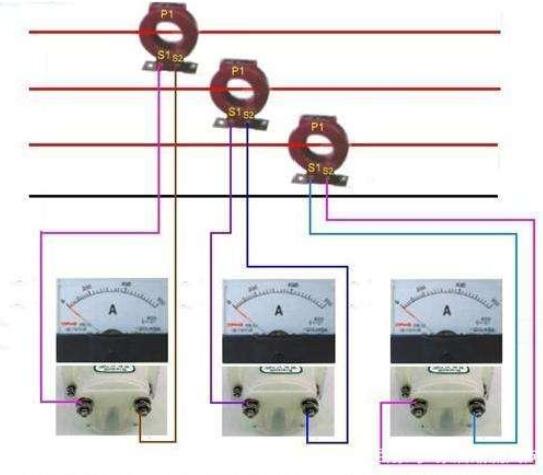

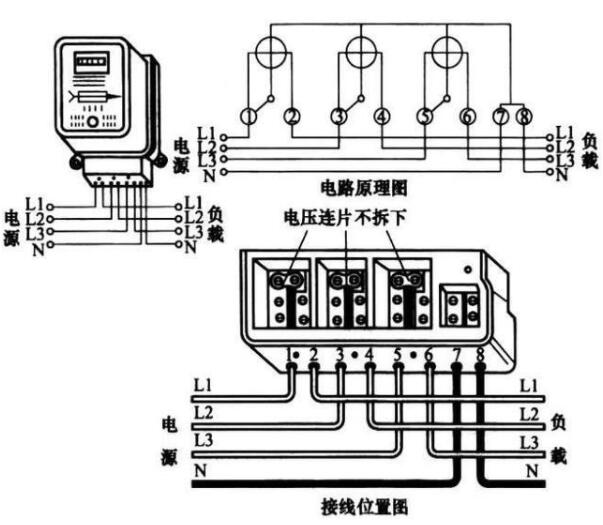

三相電表接線圖
注：電源的進線端省畫的斷路器、萬能轉換開關?；ジ衅鞯淖兣浔戎狄鶕?jù)用電的容量來選擇，連接儀表的導線用1.5mm平方的單芯BV線就可以了。

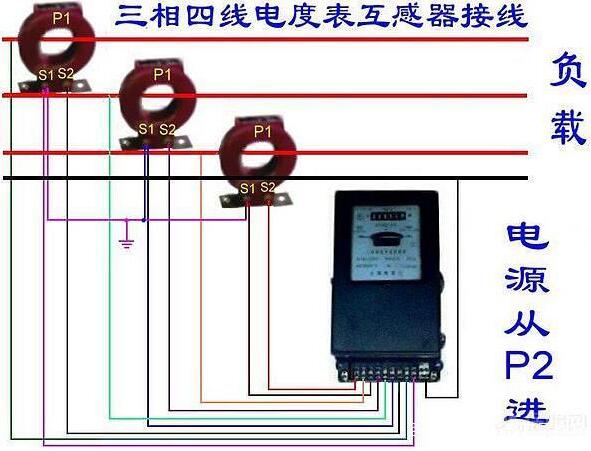

三相電表接線圖/接線方法

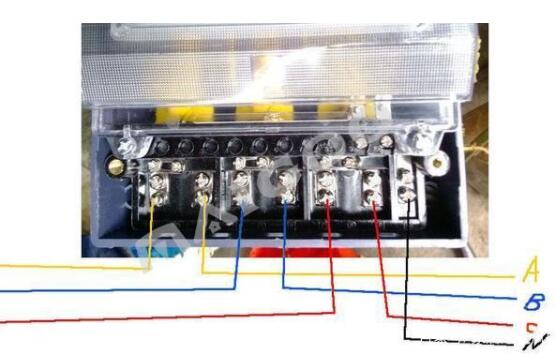

翻過接線端子蓋,就可以看到三相四線電表接線圖。其中1、4、7接電流互感器二次側S2端，即電流進線端;
3、6、9接電流互感器二次側S1端，即電流出線端;
2、5、8分別接三相電源;
10、11是接零端。為了安全，應將電流互感器S2端連接后接地。
注意的是各電流互感器的電流測量取樣必須與其電壓取樣保持同相，即1、2、3為一組;4、5、6 為一組;7、8、9 為一組。
三相四線分別是什么線
1、三相電源輸送的配線方法
三相四線制是指有A、B、C、N，其中，N線是中線，也叫零線。N線是為了從380V相間電壓中獲得220V線間電壓而設的，有的場合也可以用來進行零序電流檢測，以便進行三相供電平衡的監控。A線用黃色，B線用藍色，C線用紅色，N線用褐色，PE線用黃綠色。
2、單相三線、三相四線、三相五線，三者有什么區別?
單相雙線----------1根火線1根零線
單相三線----------1根火線1根零線+1根地線
三相四線----------3根相線1根零線
三相五線----------3根相線1根零線+1根地線
單相電表，主要計量的是220V電壓的單根火線的“耗電量”，主要用在城鎮居民用電，照明用電。
三相電表，主要計量的是380V電壓的三根火線的“耗電量之和”，主要用在關口電能計量，工礦商業企業等大的用電單位，一般都在高壓線路里。它根據場合需要有3線，4線和5線幾種方式：
三線----------3根火線(沒有零線N和接地線PE)
四線----------3根火線+1根零線N (TN-C系統)
五線----------3根火線+1根零線N+1根接地線PE (TN-S系統)
