鎧裝電纜的分類、用途及作用

發布日期：2020-04-02 13:45

鎧裝電纜是由不同的材料導體裝在有絕緣材料的金屬套管中，被加工成可彎曲的堅實組合體。鎧裝電纜一般是固定敷設電力電纜，通俗來說就是固定在一個地方而基本不移動，動力線傳輸電能。鎧裝電纜包括鎧裝熱電偶、鎧裝熱電阻、鎧裝加熱器和鎧裝引線，主要用于化工、冶金、機械制造、發電和科學試驗等的溫度測量、信號傳輸及特殊加熱，用量最大的是鎧裝熱電偶。

鎧裝電纜分類

鎧裝分為鋼帶鎧裝(22，23)，細鋼絲鎧裝(32,33)，粗鋼絲鎧裝(42,43)。

鋼帶鎧裝電纜型號有VV22、VVP22、ZRVV22、NH-VV2;

控制電纜鋼帶鎧裝電纜，型號有KVV22、KVVP2、KVVP22、ZR-KVV22

鋼絲鎧裝電力電纜電纜，型號有VV32、YJV32、ZR-VV32

鋼絲鎧裝控制電纜電纜型號有 KVV32 KVVP32

鎧裝通信電纜型號：HYA53、HYAT53 、HYA23 、HYV22、HYA22(防鼠、地埋)

鎧裝電纜型號含義

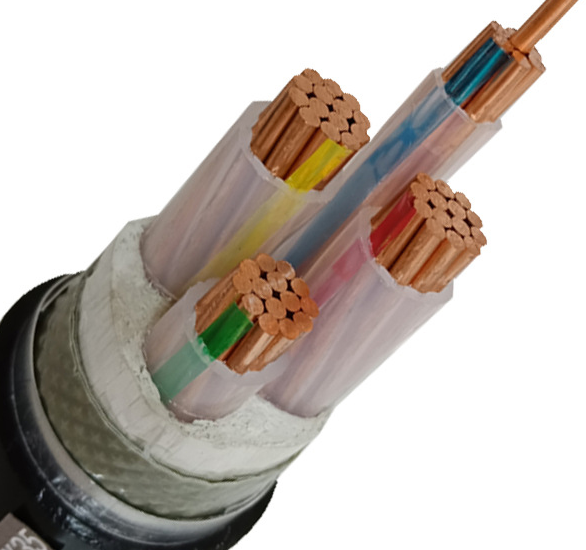

為了讓電纜能夠承受徑向壓力，采取雙鋼帶、間隙繞包工藝，稱為鋼帶鎧裝電纜;成纜后把鋼帶繞包在纜芯上，再擠制塑料護套。

這種電纜型號的表示方法如控制電纜KVV22，塑力纜VV22，通訊電纜SYV22，等。該種電纜型號下標中的兩個阿拉伯?dāng)?shù)字，第一個：“2”表示雙鋼帶鎧裝;第二個：“2”表示聚氯乙烯護套，如用聚乙烯護套把“2”改成“3”即可。

該型號的電纜一般主要使用在承載壓力比較大的場合。比如：穿越公路、廣場及震動比較大的公路邊、鐵路邊等，適合于地埋、隧道和穿管敷設。

為了讓電纜能夠承受較大的軸向拉力，采取多根低碳鋼絲繞包工藝，稱為鋼絲鎧裝電纜。成纜后把鋼絲按必須的節距繞包在芯線上再擠護套，這種電纜型號中的表示方法如控制電纜KVV32、塑力纜VV32、同軸電纜HOL33等。

型號中的兩個阿拉伯?dāng)?shù)字，第一個：“3”表示細鋼絲鎧裝;第二個：“2”表示聚氯乙烯護套，“3”表示聚乙烯護套。該型號的電纜一般是使用在跨距比較大，敷設落差較大的場合。

鎧裝電纜用途

鎧裝電纜機械保護層可以加到任何結構的電纜上，以增加電纜的機械強度，提高防侵蝕能力，是為易受機械破壞及極易受侵蝕的地區而設計的電話電纜?？梢圆捎萌魏我环N方式敷設，更適用于巖石地區的直埋敷設。

鎧裝電纜一般是固定敷設電力電纜，通俗來說就是固定在一個地方而基本不移動，動力線傳輸電能。

電纜加上鎧裝層的目的除了以上，還可以增強抗拉強度、抗壓強度等機械保護延長使用壽命。

鎧裝的有一定的抗外力性能，還可以提防老鼠撕咬，不至于透過鎧裝造成電力傳輸問題，鎧裝的彎曲半徑要大，鎧裝層可以接地，保護電纜。

國外鎧裝電纜的生產主要集中在幾個比較發達的國家，如美國、英國、日本、德國、俄羅斯，東南亞地區還無生產廠家，但只要有化工、冶金、機械制造、發電等工業的地方就有溫度測量，就需要鎧裝電纜。

鎧裝電纜的作用

鎧裝電纜指具有金屬材料鎧裝保護層的電纜，電纜加上鎧裝層的目的除了增強抗拉強度、抗壓強度等機械保護延長使用壽命外，還可以通過屏蔽保護提高電纜抗干擾性能。

常用的鎧裝材料有鋼帶、鋼絲、鋁帶、鋁管等，其中鋼帶、鋼絲鎧裝層具有高導磁率，有很好的磁屏蔽效果，可以用于抗低頻干擾，并可使鎧裝電纜直埋敷設而免于穿管，且價廉物美，在實際運用較多。

鎧裝電纜機械保護層可以加到任何結構的電纜上，以增加電纜的機械強度，提高防侵蝕能力，是為易受機械破壞及易受侵蝕的地區而設計的特種電纜。如珠江電纜的交聯聚乙烯絕緣鋼帶鎧裝聚乙烯護套電力電纜，在原有的交聯聚乙烯電纜優良的電氣性能加上鎧裝，使其可以采取任何一種方式敷設，適用于室內、隧道、電纜溝及地下直埋敷設(埋沒深度：距地面≥0.7m)，電纜能承受一定的機械外力作用。

動力線傳輸電能電纜加上鎧裝層的目的除了增強抗拉強度、抗壓強度等機械保護伸長使用壽命外，還可以防止一些老鼠撕咬，不至于透過鎧裝造成電力傳輸問題，鎧裝的彎曲半徑要大，鎧裝層可以接地保護電纜。
