多股電線連接的常用方法(圖示)

來源：金環(huán)宇電線電纜發(fā)布日期：2020-03-12 09:05

電線連接好好才能保證電線接頭不發(fā)生打火、短路，與接觸不良的現象。下面詳細說下多股電線接頭連接的常用方法，僅供大家參考。

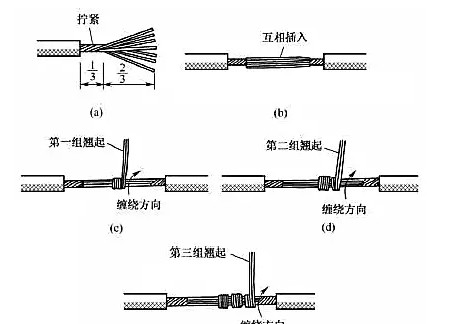

多股銅導線的直接連接多股銅導線的直接連接如圖1所示，首先將剝去絕緣層的多股芯線拉直，將其靠近絕緣層的約1/3芯線絞合擰緊，而將其余2/3芯線成傘狀散開，另一根需連接的導線芯線也如此處理接著將兩傘狀芯線相對著互相**后捏平芯線，然后將每一邊的芯線線頭分作3組，先將某一邊的第1組線頭翹起并緊密纏繞在芯線上，再將第2組線頭翹起并緊密纏繞在芯線上，最后將第3組線頭翹起并緊密纏繞在芯線上以同樣方法纏繞另一邊的線頭。

圖1

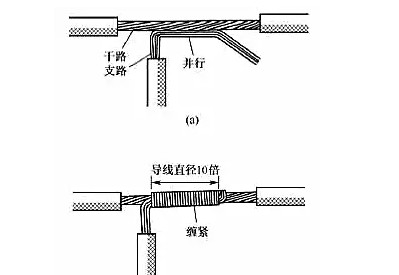

多股銅導線的分支連接多股銅導線的T字分支連接有兩種方法，一種方法是將支路芯線90°折彎后與干路芯線并行[見圖2(a)]，然后將線頭折回并緊密纏繞在芯線上即可[見圖2(b)]。

圖2

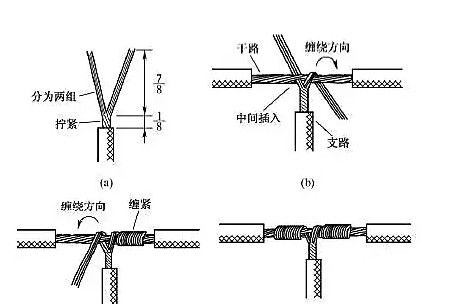

另一種方法如圖3所示，將支路芯線靠近絕緣層的約1/8芯線絞合擰緊，其余7/8芯線分為兩組[見圖3a)]，一組**干路芯線當中，另一組放在干路芯線前面，并朝右邊按圖3(b)所示方向纏繞 4～5圈再將**干路芯線當中的那一組朝左邊按圖3(c)所示方向纏繞4～5圈，連接好的導線如圖3(d)所示。

圖3

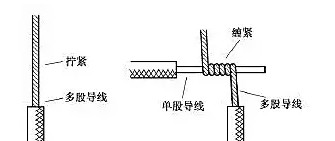

單股銅導線與多股銅導線的連接單股銅導線與多股銅導線的連接方法如圖4所示，先將多股導線的芯線絞合擰緊成單股狀，再將其緊密纏繞在單股導線的芯線上5～8圈，最后將單股芯線線頭折回并壓緊在纏繞部位即可。

圖4

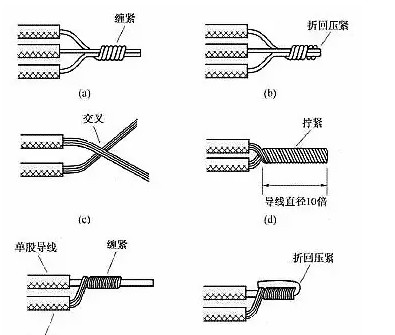

同一方向的導線的連接當需要連接的導線來自同一方向時，可以采用圖5所示的方法對于單股導線，可將一根導線的芯線緊密纏繞在其他導線的芯線上，再將其他芯線的線頭折回壓緊即可對于多股導線，可將兩根導線的芯線互相交叉，然后絞合擰緊即可對于單股導線與多股導線的連接，可將多股導線的芯線緊密纏繞在單股導線的芯線上，再將單股芯線的線頭折回壓緊即可。

圖5

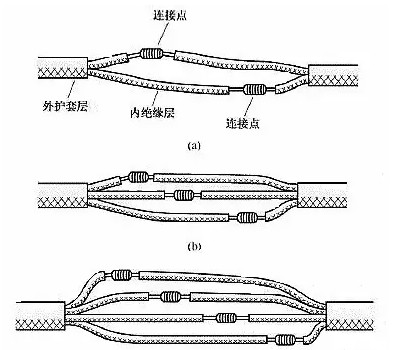

雙芯或多芯電線電纜的連接雙芯護套線三芯護套線或電纜多芯電纜在連接時，應注意盡可能將各芯線的連接點互相錯開位置，可以更好地防止線間漏電或短路圖6(a)所示為雙芯護套線的連接情況，圖6(b)所示為三芯護套線的連接情況，圖6(c)所示為四芯電力電纜的連接情況。

圖6

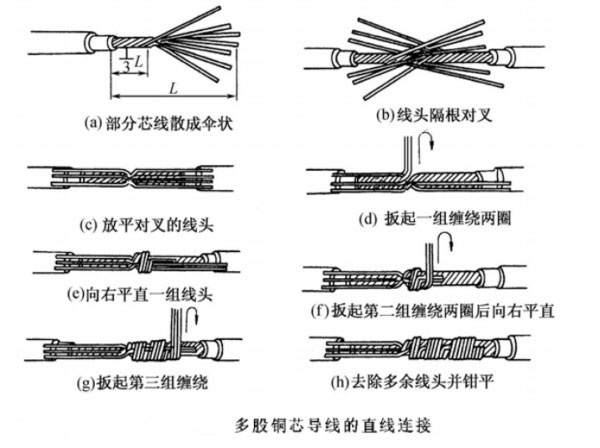

多股銅線直線連接

對接的2根多股銅線分別批去一段絕緣皮，分別將一小段(約10CM，線截面越大長度延長)多股銅線分開成喇叭形狀(剩余雙向原多股銅線約5CM，線截面越大長度延長)后間隔對扦用膠鉗壓實，雙向外單線逐根纏繞而成。
