控制電纜規格型號大全及使用說明
-
來源：金環宇電纜發布日期：2019-09-27 16:35
一般的控制電纜適用于我們知道的工礦類企業還有能源交通部門。通常所供交流額定電壓在450/750伏以下。一般用這類電纜控制和保護線路等場合，使用聚氯乙烯絕緣、聚氯乙烯護套控制電纜?？刂齐娎|型號主要有KVV/KYJV/還有其它儀表線等等。一般這樣的電纜所執行的標準是GB/T 9330-2008。另外對于阻燃電纜，必須還要符合IEC337-8標準。下面我們就來具體的介紹幾款。

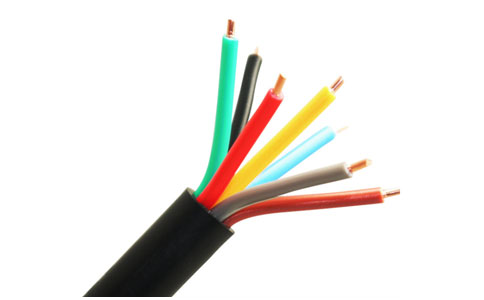

控制電纜規格型號
KVV控制電纜，銅芯聚氯乙烯絕緣聚氯乙烯護套，它的額定電壓指標在450/750。這種型號的電纜主要應用在礦上，做專用控制電纜。
KVV22控制電纜，銅芯聚氯乙烯絕緣聚氯乙烯護套鋼帶鎧裝kvv22電纜。額定的電壓是450/750。主要應用領域是在室內或者是電纜溝，像這樣的管道直埋等固定場合。這種電纜的特點是能夠承受較大的機械外力。
KVVRP控制電纜，銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽控制軟電纜。它的額定電壓是450/750，所使用的領域一般是在室內，一些有移動屏蔽的要求的地方使用。
ZRKVVRP控制電纜，銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽電纜。它的額定電壓是450/750。主要應用領域是在室內，在一些具有移動屏蔽以及阻燃要求的一些地方。
ZRKVV22控制電纜，銅芯聚氯乙烯絕緣聚氯乙烯護套編織鋼帶鎧裝zrkvv22電纜。這種電纜的額定電壓是450/750，主要應用領域是在室內用，用在電纜溝或者是管道直埋等地方。這種電纜承由于可以擔負的機械外力比較大，因此可以用在有阻燃要求的一些地方。
使用說明
標準：
聚氯乙烯絕緣控制電纜 標準：產品標準：GB9330.2-88《聚氯乙烯絕緣和護套控制電纜》，IEC60227(60502，60332); SABS。
本產品供交流額定電壓450V/750V或直流電壓1000V及以下配電裝置中電器，儀表接線之用。
應用：
控制電纜適合布線的電氣控制設備和儀器，監測和控制回路，電氣保護和測量電源分配單元服務條件 的情況下，額定電壓為450/750V AC。
鋪設：
聚氯乙烯絕緣電纜長期工作溫度為70℃;
交聯聚乙烯絕緣電纜長期工作溫度為90℃
敷設電纜的溫度不能低于0℃。
允許彎曲半徑：
非鎧裝電纜(R)：R≥6D (D：電纜外徑);
鎧裝或銅膠帶屏蔽電纜：R≥12D;
屏蔽軟電纜：R≥10D。
具體電纜芯數系列為：2，3，5，7，8，10，12，14，16，19，24，27，30，37
