同軸電纜是什么？同軸電纜傳輸距離與規格型號
-
來源：金環宇電纜發布日期：2019-10-12 13:48
同軸電纜是什么

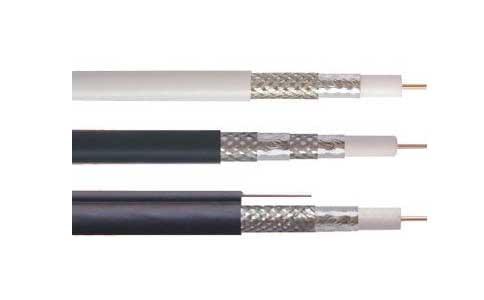

同軸電纜從用途上分可分為基帶同軸電纜和寬帶同軸電纜(即網絡同軸電纜和視頻同軸電纜)。同軸電纜分50Ω基帶電纜和75Ω寬帶電纜兩類。基帶電纜又分細同軸電纜和粗同軸電纜。基帶電纜僅僅用于數字傳輸，數據率可達10Mbps。 同軸電纜(CoaxialCable)是指有兩個同心導體，而導體和屏蔽層又共用同一軸心的電纜。最常見的同軸電纜由絕緣材料隔離的銅線導體組成，在里層絕緣材料的外部是另一層環形導體及其絕緣體，然后整個電纜由聚氯乙烯或特氟綸材料的護套包住。
同軸電纜傳輸距離
SYV -同軸射頻電纜 一般所只的視頻線為電視有線，也可用作安防領域的監控?cái)z像頭用線。
下面是一般視頻線的參數
75代表抗阻性,后面的3和5代表它的絕緣外徑(3mm/5mm)
SYV中S---同軸射頻電纜,Y---聚乙烯,V---聚氯乙烯.
SYV75-3傳輸在300米之內效果好.
SYV75-5傳輸在800米內效果更好.
同軸電纜傳輸距離視頻線分
75-3(100米) 傳速距離
75-5(300米) 傳速距離
75-7(500--800米) 傳速距離
75-9(1000---1500米) 傳速距離
75-12(2000----3500米) 傳速距離
75代表電阻, -3代表線徑
SYV視頻線和射頻線的主要區別是什么
SYV——實心聚乙烯絕緣,PVC護套,國標代號是射頻電纜——又叫視頻電纜。 絕緣層物理特性不同:SYV是100%聚乙烯填充,介電常數ε=2.2-2.4左右;而SYWV也是聚乙烯填充。
同軸電纜規格型號
同軸電纜按用途可分為兩種基本類型：基帶同軸電纜和寬帶同軸電纜。目前基帶常用的電纜，其屏蔽線是用銅做成的網狀的，特征阻抗為50(如RG-8、RG-58等);寬帶同軸電纜常用的電纜的屏蔽層通常是用鋁沖壓成的，特征阻抗為75(如RG-59等)。
