0.6/1KV VV、VLV3芯3*4、10、25、35、50、70、95平方電纜外徑、重量及載流量表

來源：金環宇電纜發布日期：2020-05-29 09:48

金環宇0.6/1KV VV、VLV3芯3*2.5-630平方聚氯乙烯絕緣聚氯乙烯護套電力電纜外徑、重量及載流量表

標稱截面(m㎡)	電纜參考外徑	允許載流量(A)				電纜參考重量(kg/km)
		空氣中敷設		地埋敷設
		CU	AL	CU	AL	CU	AL
3*2.5	11.9	22	17	29	23	194	147
3*4	13.8	29	23	38	30	274	199
3*6	14.9	37	29	47	37	348	235
3*10	17.6	52	40	65	50	529	335
3*16	19.9	68	53	85	66	740	432
3*25	23.7	91	71	110	86	1058	571
3*35	26.1	112	87	134	104	1382	705
3*50	26.4	133	103	159	124	1760	839
3*70	29.8	171	131	199	153	2364	1072
3*95	33.8	209	162	237	184	3158	1403
3*120	36.7	242	188	271	210	3921	1684
3*150	40.2	282	218	305	236	4868	2101
3*185	45.6	329	255	346	269	5952	2553
3*240	51.7	392	304	400	310	7713	3281
3*300	56.1	450	348	454	351	10004	4102
3*400	74.8	529	410	519	403	13827	-

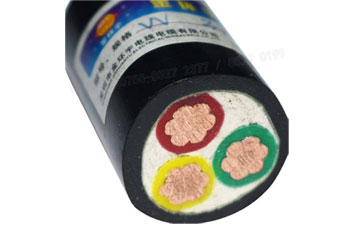

金環宇0.6/1KV VV、VLV3芯聚氯乙烯絕緣聚氯乙烯護套電力電纜

產品使用特性

1、額定電壓Uo/U為0.6/1KV;

2、電纜導體的長期允許工作溫度為70℃;

3、短路時(持續時間不超過5S)電纜導體的溫度不超過160℃;

4、電纜敷設溫度應不低于0℃，其最小彎曲半徑如下：

單芯電纜——無鎧裝20D，有鎧裝——15D;

多芯電纜——無鎧裝12D，有鎧裝——10D;

注(D為電纜外徑mm)。
